1.1.1 測試設備

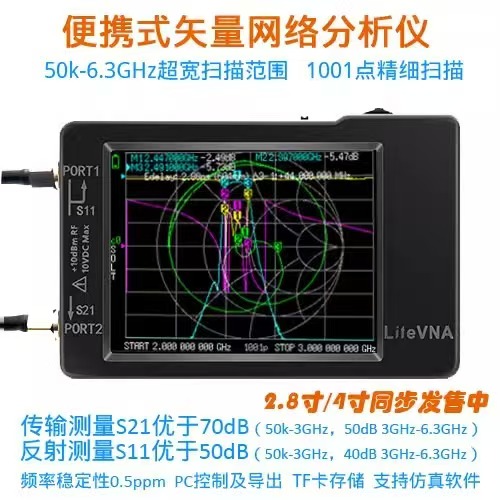

矢量網絡分析儀（VNA）（如Keysight PNA系列）

測量饋源S參數（S11、S21）、阻抗匹配及傳輸特性。
信號發生器（1.7GHz-6.0GHz可調）
提供2.7GHz、3.2GHz、3.8GHz單頻激勵信號。

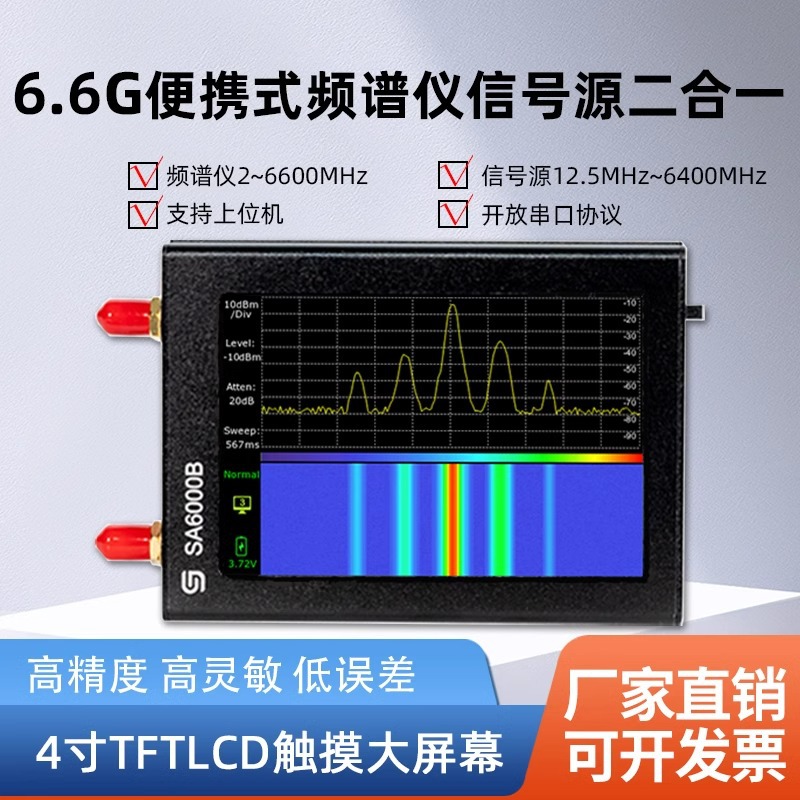

頻譜分析儀
監測饋源輸出頻譜，驗證帶外抑制及信號純度。
功率計

測量饋源輸入/輸出功率，驗證增益平坦度。

標準增益喇叭饋源天線（參考天線）低噪放、 N-SMA轉接線纜、 轉接頭、 直通頭等

用于輻射方向圖比對。

4.5米前饋拋物面天線
驗證饋源安裝匹配性及聚焦性能。
數據采集系統
誤碼率測試儀（BERT）或示波器，用于數傳信號解析。
微波暗室或遠場測試場地
減少多徑干擾，確保測試準確性。
1.1.2 測試方法與步驟
1. 頻點性能測試（2.7GHz、3.2GHz、3.8GHz）
步驟1：饋源單獨連接VNA，測量S11（反射系數），要求各頻點S11 ≤ -10 dB（VSWR ≤ 2:1）。
步驟2：測量S21（傳輸系數），驗證饋源插入損耗（典型值≤ 0.5 dB）。
步驟3：使用信號發生器輸入2.7GHz、3.2GHz、3.8GHz單頻信號，通過頻譜分析儀檢測輸出信號功率穩定性（波動≤ ±0.5 dB）。
2. 拋物面天線安裝匹配測試
步驟1：將饋源安裝至4.5米拋物面天線焦點處，確保機械對準。
步驟2：通過VNA測量整體系統S11，驗證天線+饋源聯合匹配性（S11 ≤ -10 dB）。
步驟3：在遠場（≥ 2D²/λ，D為天線口徑）放置標準喇叭天線，測量輻射方向圖，驗證主瓣寬度、旁瓣電平（符合設計指標）。
3. 數傳鏈路驗證（可選）
步驟1：在饋源輸入端注入調制信號（如QPSK、16APSK），頻點設為2.7GHz、3.2GHz、3.8GHz。
步驟2：通過拋物面天線發射，在接收端解調并計算誤碼率（BER ≤ 1×10⁻⁵）。
1.1.3 測試數據及其處理方法
關鍵數據記錄
S11/S21參數（頻點：2.7GHz、3.2GHz、3.8GHz）。
輻射方向圖（E面/H面，主瓣寬度、旁瓣電平）。
輸入/輸出功率及增益平坦度（各頻點差異≤ ±0.5 dB）。
數傳誤碼率（BER）及調制誤差率（MER）。
數據處理方法
頻點匹配分析：通過Smith圓圖優化阻抗匹配（如S11不達標需調整饋源結構）。
方向圖評估：對比理論仿真（如CST、HFSS）與實際測量結果，驗證波束指向精度。
合格判定標準


電氣性能：2.7GHz、3.2GHz、3.8GHz頻點S11 ≤ -10 dB，增益波動≤ ±0.5 dB。
機械兼容性：饋源可穩固安裝于4.5米拋物面天線焦點，且不影響天線展開/折收。
輻射特性：主瓣寬度、旁瓣電平符合設計要求（如3dB波束寬度≤ 10°）。
備注
校準要求：VNA需使用SOLT（Short-Open-Load-Thru）校準，頻譜分析儀需用標準信號源校準。
環境控制：測試應在溫度（20±5°C）、濕度（≤60%RH）穩定環境下進行。
安全事項：高頻輻射需符合EMC標準，測試人員應保持安全距離。
此方案可擴展至全頻段（1.7GHz-6.0GHz）測試，僅需增加頻點密度（如每0.5GHz一個測試點）。
