十六路L波段有源功分器,機架式有源功分器
更新：2017/11/15 10:02:20 點擊：
- 產品品牌 Gstar
- 產品型號 16A
- 產品描述
1000LD-16A是L波段（950MHz~2150MHz）有源功分器，可以簡便分配垂直或水平極化的信號，滿足16個支路的需求。采用微帶設計技術，隔離度可以達到20dB以上；前面板配置LNB電源開關，...
產品介紹
產品簡介：
Gstar-16A是L波段（950MHz~2150MHz）有源功分器，可以簡便分配垂直或水平極化的信號，滿足16個支路的需求。采用微帶設計技術，隔離度可以達到20dB以上；前面板配置LNB電源開關，可以自由選擇LNB供電方式：13V/0Hz，18V/0Hz，13V/22KHz，18V/22KHz，也可以切斷LNB供電，由接收機供電；有良好的性能價格比。
產品特點：
本設備采用微帶技術，提高了可靠性
· 可以簡便分配垂直或水平極化的信號，滿足16個支路的需求，并確保隔離度在20dB以上
· 通過前面板配置的LNB電源開關，可以自由選擇LNB供電方式：13V/0Hz, 18V/0Hz, 13V/22KHz, 18V/22KHz

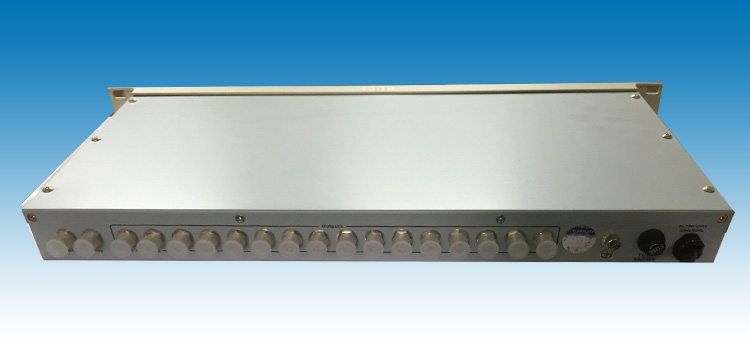

· 后面板有LOOP輸出端口， 可為級連時提供后級的輸入信號
· 本設備采用19英寸1U機殼，可方便地安裝在標準19英寸機柜內
· 本設備輸入、輸出端口均為英制F頭，阻抗75Ω
· 可以簡便分配垂直或水平極化的信號，滿足16個支路的需求，并確保隔離度在20dB以上
· 通過前面板配置的LNB電源開關，可以自由選擇LNB供電方式：13V/0Hz, 18V/0Hz, 13V/22KHz, 18V/22KHz
· 后面板有LOOP輸出端口， 可為級連時提供后級的輸入信號
· 本設備采用19英寸1U機殼，可方便地安裝在標準19英寸機柜內
· 本設備輸入、輸出端口均為英制F頭，阻抗75Ω
接口規格：
工作頻率 950～2150MHz
插入損耗 0±4dB(8-way)
0±5dB(16-way)
隔離度 ≥20dB
輸入阻抗 75Ω
輸出阻抗 75Ω
輸入反射損耗 ≥8dB
輸出反射損耗 ≥10dB
LOOP端口插入損耗 0±3dB
反射損耗 ≥10dB
外形尺寸 483mm×210mm×50mm
重 量 2kg
插入損耗 0±4dB(8-way)
0±5dB(16-way)
隔離度 ≥20dB
輸入阻抗 75Ω
輸出阻抗 75Ω
輸入反射損耗 ≥8dB
輸出反射損耗 ≥10dB
LOOP端口插入損耗 0±3dB
反射損耗 ≥10dB
外形尺寸 483mm×210mm×50mm
重 量 2kg
