Gstar-24 7.2米網狀天線，Mesh Dish Antenna，ZR-24
- 產品品牌 鼎銘
- 產品型號 Gstar-ZR24
- 產品描述
7.2米鋁合金網狀天線，衛星天線 具備優越性能,如：鋁合金網制造采用國際標準 S/C /Ku兼容 高精度 高性能 快捷安裝防腐防銹 可靠耐用...

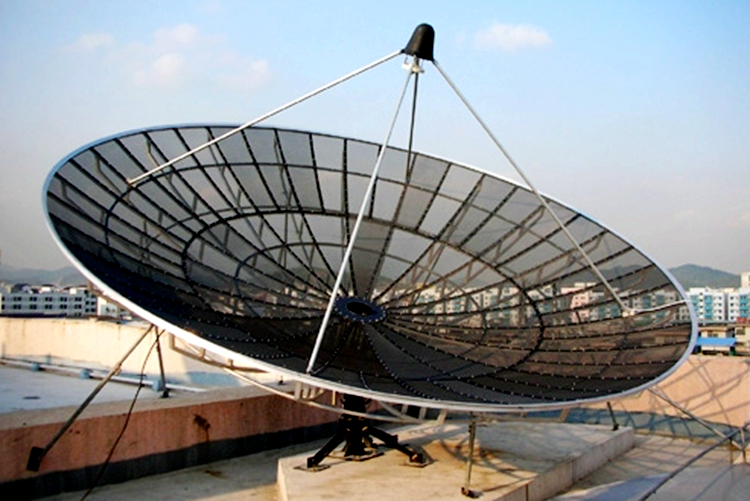

產品名稱：7.2米鋁合金網狀天線，7.2m Mesh Dish Antenna
產品型號：Gstar-ZR24
產品簡介：
鋁合金網狀衛星天線 具備優越性能,如：鋁合金網制造采用國際標準 S/C /Ku兼容 高精度 高性能 快捷安裝防腐防銹 可靠耐用 具備如下特色：
豪華設計：選用國際流行的黑色網狀設計，表層采用新型啞光噴涂工藝處理，外形豪華美觀，歷久常新更使閣下的建筑增添氣派。
UHF/ L/S/C/Ku兼容網面：采用美國設計的高強度UHF/L/S/C/KU鋁合金網制造，確保接收各頻段的性能。
三重防銹防腐蝕處理：
所有鋼件均采用"磷化"、"電鍍"、"耐候戶外型樹脂噴涂"三重防腐處理達到密封防銹力特強，即使耐銹的鋁合金表層也采用噴涂處理，最適合沿海地區暴露在腐蝕性海風的環境下使用。
快速簡易安裝設計：
反射器采用分瓣設計，每一瓣的網面和骨架需要現場鉚裝，現場插裝網片安裝，輕松方便，減少安裝時間，并提高網面和骨架的連接強度，降低安裝人員的技巧對安裝精度的影響。
☆ 全鋁合金堅固反射器：反射器骨架用高強度鋁合金制成，配上高強度鋁合金網面，因而具有優越的抗風能力，持久耐用。
中間支撐環：在天線龍骨間焊接中間支撐環，相當于將天線結構中薄弱那部分加強，這種設計也使網構成符合設計要求的曲線，增加天線的功效和增加反射能力。
經受考驗的防風結構：全鋁網狀反射器的低風阻抗風設計令天線更輕巧，風阻更小，抗風能力更強，如在樓頂屋面安裝，可使天線重量和臺風對屋面造成的影響降到低點。

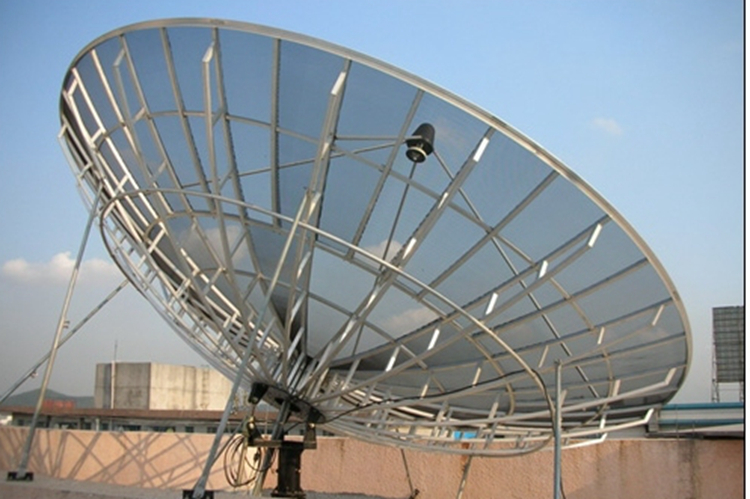

獨特Bridge-Rib式龍骨設計：
獨特Bridge-Rib式設計比傳統的中空龍骨強度更高，確保天線堅固、耐用。
Gstar品牌網狀天線可使用MMDS一體化降頻器亦可用高效饋源接分體降頻器超遠程接收
此天線除可用于2.3G—2.7G MMDS信號遠程接收、1.0G—2.9G調頻微波遠程接收外還可在廣東大部份地區接收香港UHF電視信號讓你接收到原汁原味的精彩節目。
產品技術指標：
| Model | 7.2m ZR-24 |
| Type | 26 Section |
| Operating Frequency | 0.5-4.5Ghz |
| Diameter | 7.2m（283＂） |
| Mesh Thickness | 1.0mm±0.05mm |
| Reflector Material | Aluminum |
| Focal Length | 2736mm（108＂） |
| F/D Ratio | 0.38 |
| Gain at 4.2GHz | 47.1dBi |
| Gain at 12.2GHz | |
| First Petal-side Level (dB) | ≤-15 |
| Pole Size | 325mm |
