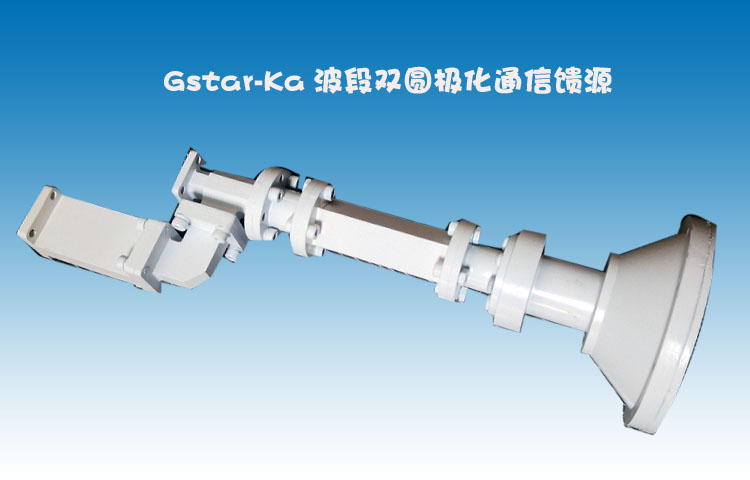

產品名稱：Ka波段收發共用的雙圓極化饋源

產品型號：Gstar-KA-2

產品描述：

Gstar-Ka頻段收發共用的雙圓極化饋源,饋源由輻射喇叭、同軸分波器、發射頻段圓極化器以及接收頻段圓極化器四部分組成。

Gstar-Ka頻段收發共用的雙圓極化饋源的輻射喇叭采用對稱性好、低副瓣、寬頻帶的軸向槽波紋喇叭結構；同軸分波器采用內外波導嵌套的方法實現收發信號的雙頻傳輸與隔離；發射的高頻段信號由同軸饋入,通過隔板式圓極化器形成圓極化波,送入同軸波導的內波導并由波紋喇叭輻射出去；波紋喇叭接收到的低頻段圓極化信號,通過同軸分波器內外導體間的波導傳輸,經外波導壁上四個正交對稱的矩形波導耦合出去,然后通過魔T合成兩路正交的線極化信號,送入波導裂縫電橋?qū)崿F(xiàn)圓極化信號接收。

技術數據：

發射頻率TX：27～32GHz；
接收頻率RX:17.2—22.2GHz；
插損：≤0.3dB
10dB波束寬度:100°±10°；
極化方式：圓極化（發射為右旋圓極化，接收為左旋圓極化）；
軸比：≤1.5dB（軸向）；
駐波比：≤1.5；
阻發抑制：≥85dB；
極化隔離：≥35dB;
接口：發射 BJ320(WR28)
         接收BJ220(WR42)

在接收頻段(17.2～22.2 GHz)輻射右旋圓極化波,回波損耗小于-15 dB,軸比小于1.5 dB,增益大于16.5 dB;

在發射頻段(27～32 GHz)輻射左旋圓極化波,回波損耗小于-15 dB,軸比小于2dB,增益大于15 dB。
