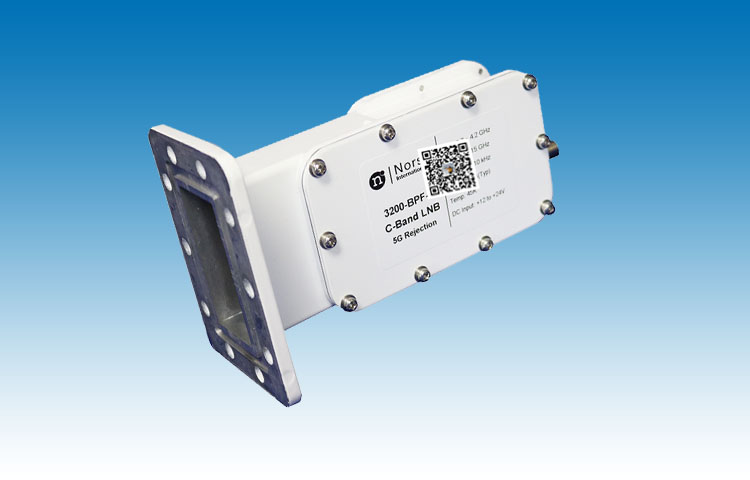

3200F-BPF-5 內置濾波器抗5G高頻頭
- 產品品牌 Norsat
- 產品型號 3200-BPF-5
- 產品描述
3200F/N-BPF-5內嵌濾波器高頻頭是Norsat為了抵御5G基站信號對衛星地球站C波段信號干擾而推出的的低噪聲下變頻器（高頻頭）加上帶通濾波器為衛星通信提供穩定信號接收，同時在C波段抑制地面干...
產品名稱：抗5G干擾高頻頭（內置濾波器）
產品型號：3200F-BPF-4-5
產品描述：
3200F/N-BPF-5內嵌濾波器高頻頭是Norsat為了抵御5G基站信號對衛星地球站C波段信號干擾而推出的的低噪聲下變頻器（高頻頭）加上帶通濾波器為衛星通信提供穩定信號接收，同時在C波段抑制地面干擾，工作頻帶在3900~4200MHz，帶外抑制性能約-45dB.
3200F/N-BPF-5內嵌濾波器高頻頭是Norsat提供優質的性能和可靠性在最小的形式因素可能。
Norsat品牌作為業界領先的高性能微波器件供應商，有近四十年高頻微波領域的制造經驗，可以提供3年的保修期，讓用戶后顧無憂。
產品指標：
|
KEY SPECIFICATIONS |
|
|
Product Family |
3000-BPF-5 Series |
|
Band |
C-Band |
|
LO Type |
PLL |
|
# of onboard LOs |
Single-band |
|
LO Stability |
± 25 kHz max. |
|
Noise Figure |
60K |
|
Input Frequency - Band 1 |
C-Band: 3.90 - 4.20 GHz |
|
Output Frequency 1 |
L-Band: 950 - 1250 MHz |
|
|
|
|
RF SPECIFICATIONS |
|
|
LO Frequency 1 |
5.15 GHz |
|
Phase Noise @ 1KHz offset |
-80 dBc/Hz |
|
Phase Noise @ 10KHz offset |
-85 dBc/Hz |
|
Phase Noise @ 100KHz offset |
-95 dBc/Hz |
|
Conversion Gain |
55 - 70 dBm |
|
Input VSWR |
2.2 : 1 |
|
Output VSWR |
2.5 : 1 |
|
Output P1dB compression point |
9 dBm |
|
|
|
|
ELECTRICAL SPECIFICATIONS |
|
|
Power Requirements |
12 - 24 V |
|
Current Drain |
400 mA |
|
|
|
|
INTERFACE SPECIFICATIONS |
|
|
RF Input Connector |
CPR 229G waveguide grooved |
|
RF Output Connector |
F-75 Ohm |
|
|
|
|
ENVIRONMENTAL SPECIFICATIONS |
|
|
Temperature - Operational |
-40 to +60°C |
|
Temperature - Storage |
- 40 to + 80°C |
|
|
|
|
PHYSICAL SPECIFICATIONS |
|
|
Dimensions (L x W x H) |
159 x 98.5 x70 mm |
|
Weight |
500 g |
如果工作環境的輕微及中等強度的干擾，3200-BPF-5就能抑制，讓系統正常工作，如果有強烈干擾建議選購頻率匹配的專用濾波器及BPF-C-5.使用效果更佳。
