6.2米網狀天線，微波天線，通信天線，Mesh dish， Mesh antenna， Mesh dish antenna
- 產品品牌 鼎銘
- 產品型號 Gstar-20
- 產品描述
鋁合金網狀衛星天線 具備優越性能,如：鋁合金網制造采用國際標準 S/C /Ku兼容 高精度 高性能 快捷安裝防腐防銹 可靠耐用 具備如下特色： 豪華設計：選用國際流行的黑色網狀設計，表層...
產品名稱：6.2米鋁合金網狀天線，6.20m Mesh Dish Antenna
產品型號：6.2m Heavy Duty Antenna
產品簡介：
鋁合金網狀衛星天線 具備優越性能,如：鋁合金網制造采用國際標準 S/C /Ku兼容 高精度 高性能 快捷安裝防腐防銹 可靠耐用 具備如下特色：
豪華設計：選用國際流行的黑色網狀設計，表層采用新型啞光噴涂工藝處理，外形豪華美觀，歷久常新更使閣下的建筑增添氣派。
UHF/ L/S/C/Ku兼容網面：采用美國設計的高強度UHF/L/S/C/KU鋁合金網制造，確保接收各頻段的性能。
所有鋼件均采用"磷化"、"電鍍"、"耐候戶外型樹脂噴涂"三重防腐處理達到密封防銹力特強，即使耐銹的鋁合金表層也采用噴涂處理，最適合沿海地區暴露在腐蝕性海風的環境下使用。
快速簡易安裝設計：

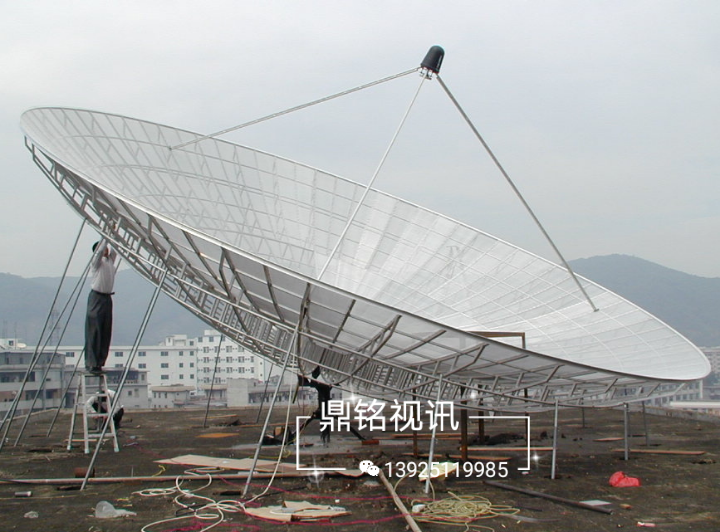

反射器采用分瓣設計，每一瓣的網面和骨架需要現場鉚裝，現場插裝網片安裝，輕松方便，減少安裝時間，并提高網面和骨架的連接強度，降低安裝人員的技巧對安裝精度的影響。
☆ 全鋁合金堅固反射器：反射器骨架用高強度鋁合金制成，配上高強度鋁合金網面，因而具有優越的抗風能力，持久耐用。
中間支撐環：在天線龍骨間焊接中間支撐環，相當于將天線結構中薄弱那部分加強，這種設計也使網構成符合設計要求的曲線，增加天線的功效和增加反射能力。
經受考驗的防風結構：全鋁網狀反射器的低風阻抗風設計令天線更輕巧，風阻更小，抗風能力更強，如在樓頂屋面安裝，可使天線重量和臺風對屋面造成的影響降到低點。
獨特Bridge-Rib式龍骨設計：
獨特Bridge-Rib式設計比傳統的中空龍骨強度更高，確保天線堅固、耐用。
Gstar品牌網狀天線可使用MMDS一體化降頻器亦可用高效饋源接分體降頻器超遠程接收
此天線除可用于2.3G—2.7G MMDS信號遠程接收、1.0G—2.9G調頻微波遠程接收外還可在廣東大部份地區接收香港UHF電視信號讓你接收到原汁原味的精彩節目。
產品參數：
|
Model
Item
|
5m Gstar-16
|
5m Gstar-16HD
|
6.2m Gstar-20
|
7.3m Gstar-24
|
9.0m HD
Gstar-30HD
|
|
Type
|
20 Section
|
20+20 Section
|
20 Section
|
26 Section
|
72 Section
|
|
Operating Frequency
|
0.5-4.5Ghz
|
0.5-12.2Ghz
|
0.5-4.5Ghz
|
0.5-4.5Ghz
|
0.5-12.2Ghz
|
|
Diameter
|
4.9m（192＂）
|
4.9m（192＂）
|
6.2m（240＂）
|
7.3m（283＂）
|
9.0m（354＂）
|
|
Mesh Thickness
|
0.60mm±0.05mm
|
1.20mm±0.05mm
|
1.0mm±0.05mm
|
1.0mm±0.05mm
|
1.20mm±0.05mm
|
|
Reflector Material
|
Aluminum
|
Aluminum
|
Aluminum
|
Aluminum
|
Aluminum
|
|
Focal Length
|
1960mm
|
1960mm
|
2440m（96＂）
|
2736mm（108＂）
|
3450mm（136＂）
|
|
F/D Ratio
|
0.40
|
0.40
|
0.40
|
0.38
|
0.38
|
|
Gain at 4.2GHz
|
43.8dBi
|
44.3dBi
|
46.0dBi
|
47.1dBi
|
49.1dBi
|
|
Gain at 12.2GHz
|
|
53.0dBi
|
|
|
58.0dBi
|
|
First Petal-side Level (dB)
|
≤-15
|
≤-15
|
≤-15
|
≤-15
|
≤-15
|
|
Pole Size
|
127mm
|
127mm
|
127mm
|
325mm
|
325 mm
|
|
Withstand Wind, Scale
|
11
|
11
|
11
|
11
|
11
|
|
Weight
|
270kg
|
300kg
|
450 kg
|
750 kg
|
950 kg
|
